Kalau kamu berkecimpung di dunia pengembangan perangkat lunak atau sistem informasi, pasti pernah mendengar istilah UML. Yup, Unified Modeling Language atau UML adalah alat bantu visual yang sangat berguna buat menggambarkan struktur dan perilaku sistem secara jelas dan terstruktur. Dengan UML, tim developer, analis sistem, hingga stakeholder bisa “berbicara dalam bahasa yang sama” saat membahas aplikasi atau sistem.
Di artikel ini, kamu bisa mengetahui tentang apa itu UML, apa saja fungsi utamanya, jenis-jenis diagram UML yang umum digunakan, dan bagaimana cara membuatnya. Hal ini merupakan aspek penting buat kamu pahami, apalagi kalau kamu sering terlibat dalam proyek TI atau sedang belajar pemrograman. So, yuk langsung aja kita bahas bareng!
Apa Itu UML?
UML adalah singkatan dari Unified Modeling Language, yaitu sebuah pemodelan visual yang digunakan untuk menggambarkan, merancang, dan mendokumentasikan sistem perangkat lunak. UML pertama kali diperkenalkan pada pertengahan 1990-an oleh tiga tokoh utama: Grady Booch, Ivar Jacobson, dan James Rumbaugh yang kemudian dikenal dengan “The Three Amigos” dari Rational Software.
UML bukanlah bahasa pemrograman, melainkan sebuah cara atau alat bantu visual yang menjembatani komunikasi antara programmer, analis sistem, project manager, hingga klien. Melalui diagram-diagram yang tersedia, UML bisa menampilkan struktur basis data, alur proses, hingga hubungan komponen dalam sistem. Beberapa hal penting tentang UML:
- Berbasis grafis (menggunakan simbol dan diagram).
- Dapat digunakan untuk pemodelan sistem berbasis objek maupun non-objek.
- Bersifat standar dan digunakan secara global.
Dengan begitu, penggunaan UML akan memudahkan kamu memahami dan menyusun sistem secara lebih efisien sebelum masuk ke tahap pengkodean.
Apa Fungsi Diagram UML
Diagram UML bukan sekadar estetika atau pelengkap dokumentasi teknis. Fungsinya jauh lebih dalam dan strategis dalam proses pengembangan sistem. Berikut beberapa fungsi utama dari diagram UML:
1. Memvisualisasikan Struktur dan Proses Sistem
Salah satu fungsi utama UML adalah sebagai alat bantu untuk menggambarkan struktur internal dan alur kerja dari sistem yang akan dibangun. Dengan memvisualisasikan komponen sistem dan bagaimana mereka saling berinteraksi, kamu bisa lebih mudah memahami keseluruhan framework codeigniter dalam sistem.
Contohnya, Class Diagram bisa menunjukkan hubungan antar kelas dalam sistem dan atribut apa saja yang dimiliki masing-masing kelas. Sementara itu, Sequence Diagram bisa memvisualisasikan urutan komunikasi antar objek dalam menjalankan proses tertentu. Dengan cara ini, kesalahan dalam perencanaan bisa dideteksi sejak awal sebelum masuk ke tahap coding.
2. Dokumentasi Sistem
Dokumentasi teknis sangat penting dalam pengembangan perangkat lunak—baik untuk proses pengembangan saat ini maupun sebagai referensi di masa depan. Diagram UML bisa berfungsi sebagai bagian penting dari dokumentasi tersebut karena menyajikan gambaran struktural dan fungsional sistem secara menyeluruh.
Saat proyek dialihkan ke tim lain, dokumentasi UML memungkinkan pengembang baru untuk lebih cepat memahami sistem yang sudah berjalan. Ini sangat menghemat waktu dan mengurangi risiko miskomunikasi dalam interpretasi sistem.
3. Menjadi Blueprint Pengembangan
Sama halnya seperti seorang arsitek yang menggunakan denah untuk membangun rumah, developer juga memerlukan blueprint untuk membangun perangkat lunak yang kompleks. Diagram UML menyediakan blueprint ini dengan sangat detail dan terstruktur.
Dengan visualisasi yang jelas, developer bisa langsung mengubah desain ke dalam kode program. Ini mempercepat proses pengembangan karena arah pengkodean sudah jelas dan risiko kesalahan logika bisa diminimalisir sejak awal.
4. Analisis dan Validasi Kebutuhan Sistem
Diagram UML juga sangat membantu dalam proses analisis sistem. Dengan menggambarkan berbagai skenario penggunaan sistem (melalui Use Case Diagram misalnya), analis dapat memverifikasi apakah seluruh kebutuhan pengguna dan bisnis sudah terpenuhi.
Selain itu, saat terjadi perubahan requirement, kamu bisa lebih mudah melihat bagian mana dari sistem yang terdampak dan perlu disesuaikan, sehingga pengembangan sistem bisa lebih adaptif.
5. Komunikasi Antar Tim
Pengembangan sistem seringkali melibatkan berbagai tim dengan latar belakang yang berbeda, seperti developer, tester, analis bisnis, bahkan pihak manajemen atau klien. Komunikasi bisa menjadi tantangan besar kalau tidak ada media penjelasan yang jelas dan universal.
Nah, diagram UML hadir sebagai bahasa visual universal yang bisa dipahami lintas disiplin. Baik tim teknis maupun non-teknis dapat membaca dan memahami bagaimana sistem bekerja, tanpa perlu penjelasan panjang lebar dalam bentuk teks teknis.
6. Membantu Testing & Debugging
Diagram UML juga bermanfaat dalam tahap quality assurance. Dengan referensi dari diagram seperti Activity Diagram atau State Diagram, QA engineer dapat membuat test case yang sesuai dengan alur kerja sistem. Ini memastikan bahwa pengujian dilakukan secara menyeluruh dan tepat sasaran. Selain itu, ketika terjadi bug atau error, diagram UML dapat membantu developer melacak bagian sistem mana yang bermasalah, karena struktur logikanya sudah tergambar dengan jelas.
7. Skalabilitas Sistem
Sistem perangkat lunak yang dirancang menggunakan UML akan lebih mudah dikembangkan atau diskalakan (scaled) di kemudian hari. Ketika kamu ingin menambahkan fitur baru atau memperluas modul, diagram yang telah dibuat sebelumnya bisa memberikan gambaran menyeluruh tentang bagian mana yang perlu dimodifikasi atau ditambahkan. Dengan kata lain, diagram UML bukan hanya penting di awal proyek, tetapi juga menjadi aset strategis jangka panjang dalam pemeliharaan dan pengembangan berkelanjutan.
Apa saja Jenis-Jenis UML dan Contohnya?
Secara umum, UML dibagi menjadi tiga kategori utama: Structural Diagrams, Behavioral Diagrams, dan Interaction Diagrams. Nah, biar kamu makin paham, yuk kita bahas satu per satu jenis UML beserta contohnya:
1. Structural Diagrams (Diagram Struktur)
Diagram jenis ini berfungsi untuk menggambarkan struktur statis dari sistem—yakni bagaimana komponen dan bagian-bagian dalam sistem saling berhubungan. Berikut adalah contoh-contohnya:

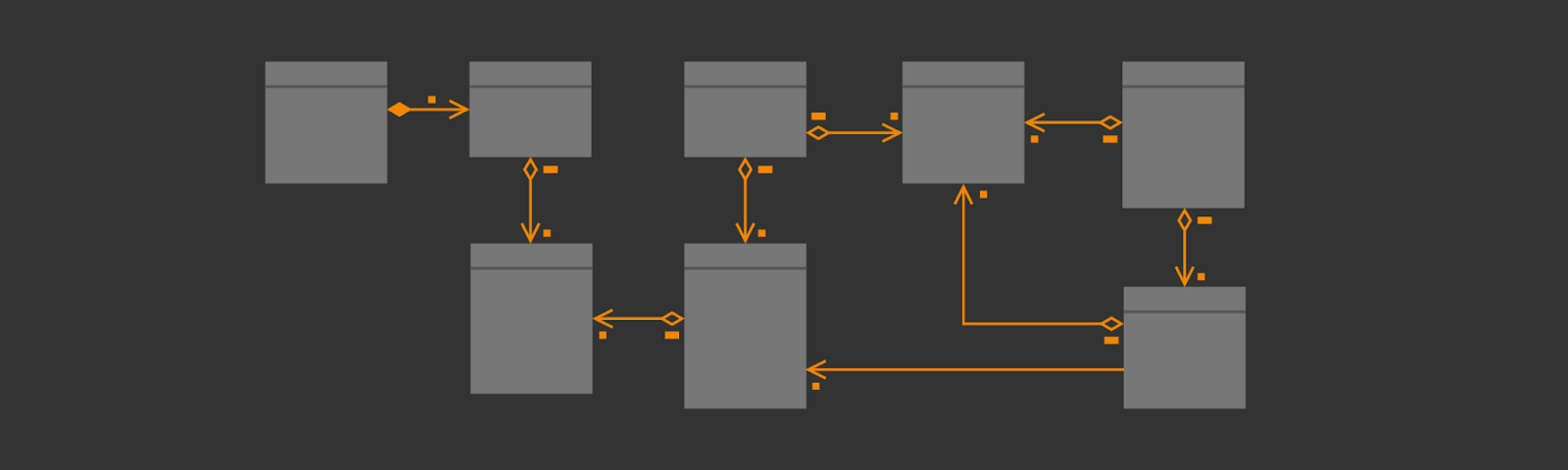

- Class Diagram: Digunakan untuk menggambarkan kelas-kelas dalam sistem, termasuk atribut, method, dan hubungan antar kelas.
Contoh: Sistem di website e-commerce memiliki kelas User, Product, dan Order, yang saling terhubung. Class Diagram membantu kamu memahami relasi antar objek tersebut.
- Object Diagram: Mirip dengan Class Diagram, tapi fokusnya pada instance nyata dari objek di dalam sistem.
Contoh: Menunjukkan bagaimana objek user1, product2, dan orderA berinteraksi dalam suatu sesi transaksi nyata.
- Component Diagram: Menunjukkan bagaimana komponen perangkat lunak (modul, package, dll.) saling terhubung.
Contoh: Modul front-end, API service, dan database dihubungkan melalui koneksi REST API.
- Deployment Diagram: Diagram ini digunakan untuk menggambarkan bagaimana perangkat lunak di-deploy di atas infrastruktur fisik.
Contoh: Menunjukkan hubungan antara server backend, database server, dan client.
- Package Diagram: Digunakan untuk mengelompokkan kelas atau elemen lain ke dalam package untuk kemudahan pengorganisasian.
Contoh: package UserManagement, ProductCatalog, dan PaymentGateway.
2. Behavioral Diagrams (Diagram Perilaku)
Jenis diagram UML ini menggambarkan bagaimana sistem berperilaku, merespons aksi, dan mengatur alur kerja dari perspektif pengguna maupun sistem itu sendiri. Berikut adalah beberapa contoh-contohnya:
- Use Case Diagram: Diagram ini menampilkan interaksi antara pengguna (aktor) dan sistem berdasarkan skenario atau kasus penggunaan.
Contoh: Dalam sistem absensi, aktor Karyawan dapat melakukan Login, Lihat Jadwal, dan Submit Absensi.
- Activity Diagram: Digunakan untuk menggambarkan alur kerja (workflow) dalam sistem—mirip seperti flowchart.
Contoh: Proses pemesanan barang: Pilih Produk → Tambah ke Keranjang → Pembayaran → Konfirmasi.
- State Machine Diagram: Diagram ini memodelkan perubahan status suatu objek berdasarkan event atau aksi tertentu.
Contoh: Status sebuah order: Pending → Paid → Shipped → Delivered.
3. Interaction Diagrams (Diagram Interaksi)
Jenis diagram UML ini adalah bagian dari Behavioral Diagrams, tapi lebih fokus pada bagaimana elemen dalam sistem saling berinteraksi. Contoh-contohnya:
- Sequence Diagram: Menampilkan urutan pesan (interaksi) antar objek dalam jangka waktu tertentu.
Contoh: Proses login user dimulai dari User mengirimkan Login Request → AuthService memverifikasi → Database mengecek → User menerima Login Success.
- Communication Diagram: Fokus pada hubungan antar objek yang saling berkomunikasi, tidak terlalu menekankan urutan waktunya.
Contoh: Interaksi antar objek Customer, Order, dan Inventory saat terjadi pembelian.
- Timing Diagram: Diagram ini menunjukkan perubahan status objek dalam rentang waktu tertentu. Cocok untuk sistem real-time.
Contoh: Menampilkan siklus hidup sensor IoT dari Idle → Detect → Send Data → Sleep.
- Interaction Overview Diagram: Gabungan antara Activity Diagram dan Sequence Diagram. Digunakan untuk menggambarkan skenario kompleks.
Contoh: Menggabungkan beberapa Sequence Diagram untuk menggambarkan proses checkout secara keseluruhan.
Bagaimana Cara Menentukan & Membuat Diagram UML?
Membuat diagram UML yang efektif bukan soal menggambar sembarangan, tapi perlu pendekatan yang tepat dan sistematis. Kalau kamu salah menentukan jenis diagram atau asal-asalan menyusunnya, hasilnya bisa membingungkan tim dan justru memperlambat pengembangan sistem. Nah, biar kamu nggak salah langkah, ini dia panduan praktis cara menentukan dan membuat diagram UML.
1. Pahami Tujuan dan Kebutuhan Sistem
Langkah pertama, kamu harus tahu dulu apa tujuan pembuatan diagram tersebut. Misalnya:
- Apakah kamu ingin menggambarkan fitur sistem? → Gunakan Use Case Diagram.
- Ingin menunjukkan alur aktivitas pengguna? → Pakai Activity Diagram.
- Perlu menjelaskan struktur objek atau class? → Gunakan Class Diagram.
Menentukan kebutuhan sistem sejak awal akan membantu kamu memilih jenis diagram UML yang tepat.
2. Identifikasi Aktor, Objek, dan Proses
Setelah tahu tujuannya, kamu bisa mulai identifikasi:
- Aktor (pengguna, sistem eksternal),
- Objek utama dalam sistem (misalnya: User, Produk, Transaksi),
- Proses atau interaksi yang terjadi di antara mereka.
Langkah ini jadi fondasi utama untuk membuat diagram yang jelas dan logis.

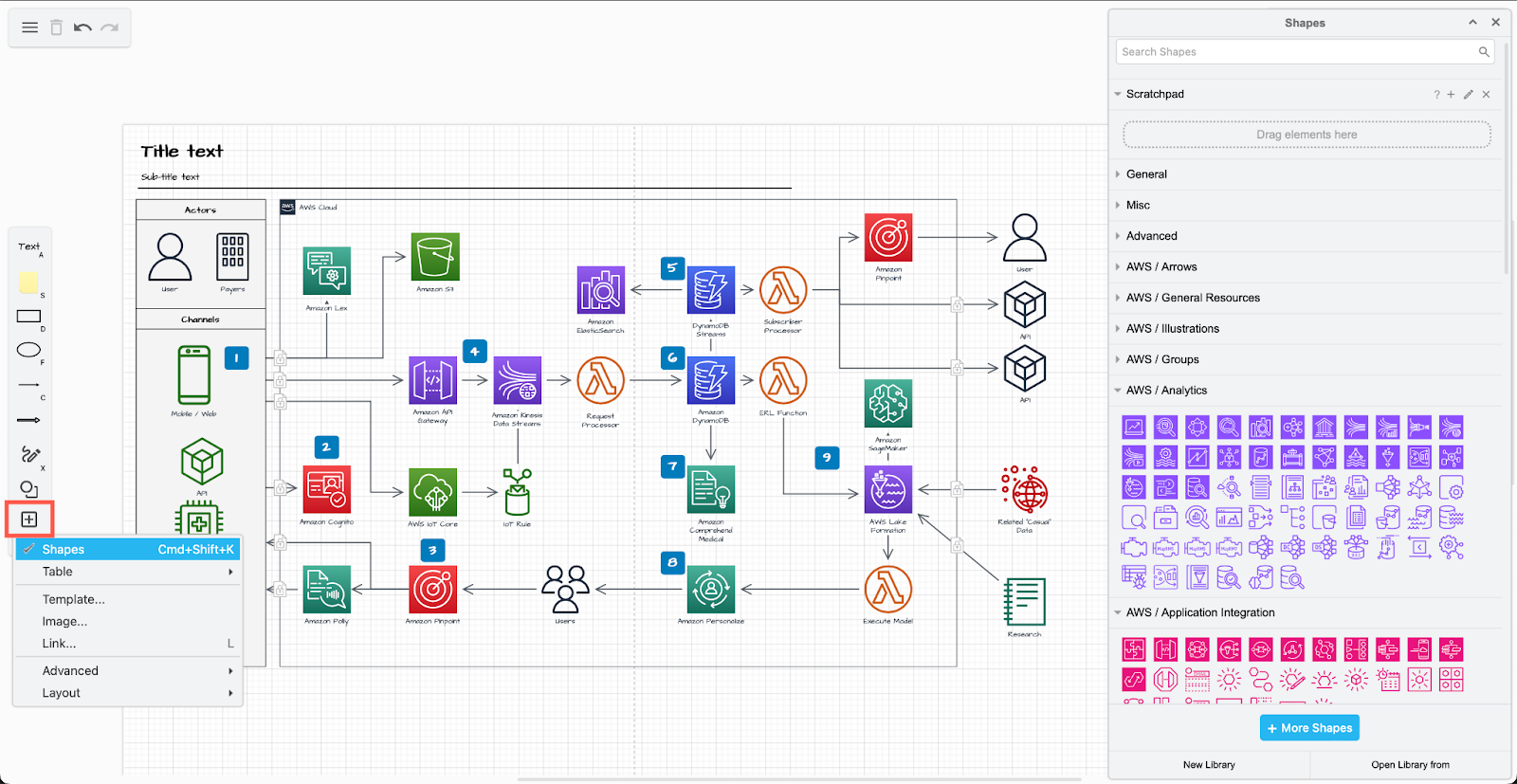

3. Gunakan Tools UML
Kamu bisa membuat diagram UML secara manual (misalnya lewat papan tulis saat diskusi awal), atau menggunakan tools digital seperti:
- Lucidchart
- Draw.io (diagrams.net)
- StarUML
- Visual Paradigm
- Enterprise Architect
Tools ini menyediakan template dan simbol standar UML agar lebih rapi dan profesional.
4. Ikuti Notasi Standar UML
Pastikan kamu menggunakan simbol yang benar sesuai standar UML, seperti:
- Persegi panjang untuk class,
- Garis panah untuk dependency atau association,
- Oval untuk use case,
- Lingkaran kecil untuk start/end state dalam activity diagram.
Notasi yang konsisten akan memudahkan orang lain membaca diagram kamu.
5. Review dan Validasi Diagram
Terakhir, setelah diagram selesai, jangan lupa review bersama tim. Validasi apakah semua elemen sudah sesuai dengan kebutuhan sistem dan mudah dipahami oleh semua pihak—termasuk stakeholder non-teknis.
Sudah Paham Apa itu Diagram UML?
Kesimpulannya, UML adalah alat penting dalam dunia rekayasa perangkat lunak untuk memodelkan, mendesain, dan mengkomunikasikan sistem secara visual. Dengan memahami fungsi, jenis, dan cara membuat diagram UML, kamu bisa membangun sistem yang lebih terstruktur, efisien, dan mudah dipahami semua pihak.
